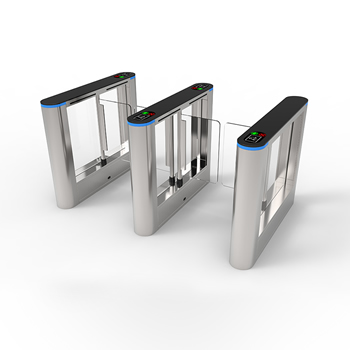

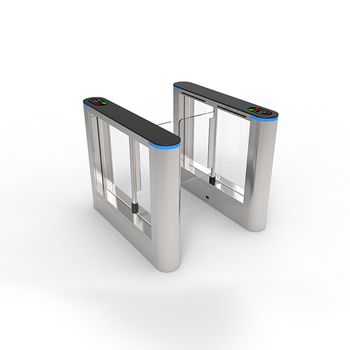

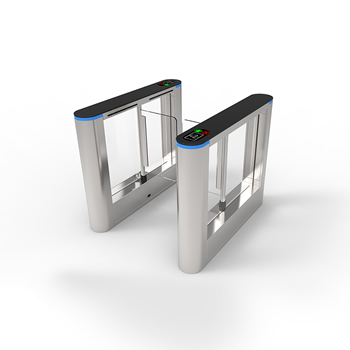

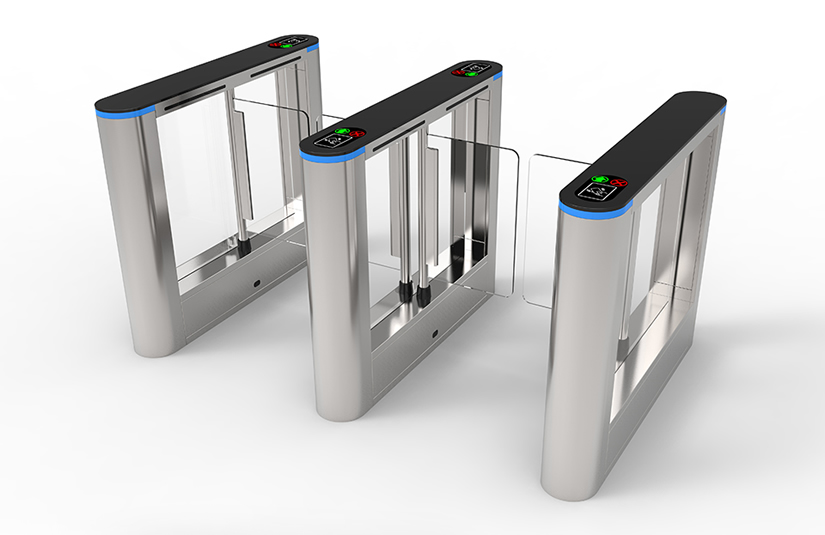

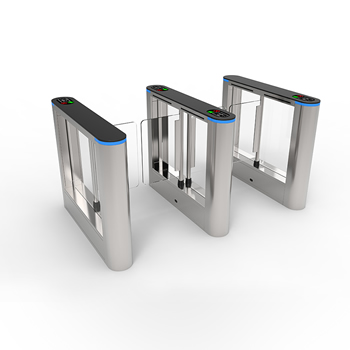

高端速通門圖片


　　高端速通門功能特點：

　　具有方向指示器，向行人顯示通道當前狀態，引導行人正確、快捷通行

　　具有系統斷電后，自動開閘功能，使通道閘門處于開啟狀態，形成無障礙通道。

　　采用數對紅外感應器，防止行人非法進入通道、保護行人順利通過通道和防尾隨功能。

　　具有自動復位功能，即讀卡后，行人在系統規定的時間內未通行時，系統自動取消本次通行權限，復位時間值可在線設置。

　　箱體蓋子上有LED提示燈，當刷有效卡后，會有綠色箭頭提示可通行的方向；若刷非法卡，則提示紅色交叉的LED燈。

　　可與其他款式的通道閘在同一系統中使用。

　　具有故障自檢及報警提示功能，極大地方便了維護使用。

　　具有統一、標準的對外電氣接口,可與其他讀寫裝置掛接，便于集成，并能通過管理計算機實現遠程控制與管理。

　　可擴展為自動身份識別系統，實現門禁、考勤、收費等功能。

　　可與其他類型通道產品配合使用。


　　安裝指南：

　　設備安裝

　　1)準備好安裝設備的工具（錘鉆，膨脹螺絲，活動扳手，內六角扳手一套，螺絲刀，電工膠，剪線嵌）并根據裝箱清單清點配件；

　　2)明確系統組成和工作方式后，進行整體規劃，準備開始安裝；

　　3)整好安裝設備的地基基面后，把設備排列放好；

　　4)定好孔位后，鉆好孔，并預埋M12的地腳螺栓或膨脹螺栓；

　　5)將強電電纜線和弱電電纜線分別用3/4″PVC線管穿好，并用水泥埋好相應的位置；

　　6)將各機箱分別搬到相應的安裝位，先逐個對準地腳螺栓位；

　　7)檢查系統組成和工作方式是否正確，檢查無誤后，再進行下步工作；

　　8)打開機箱門，選其中一臺設備作為參考基準（最好選中間一臺作為

　　參考基準），將機座螺栓孔對準相應的地腳螺栓，并先預緊螺母；

　　9)打開相鄰一臺機箱門，將機座螺栓孔對準地腳螺栓并對齊已定的基準設備，預緊螺母；若有多臺需安裝以此類推；

　　10)參考接線圖，將電源線、控制線接好【閘機本身元器件連接控制板已經接好，只需找到帶線路板主機和相對應的通道副機---（有雙機芯的閘機可根據馬達等元器件是否組成同一通道來確定）】，用0.5MM聯機線（條件有限可用網線代替，但需使用雙股線）在接線柱（黑色柱子上有銅色螺絲）從上往下依次連接（導通為一體),根據現場需要然后在閘機板上SW1(進向開門），SW2（出向開門）處接入無源開閘信號線各兩根，并接好系統保護地線；

　　11)待狀態檢查和功能調試合格后，再擰緊地腳螺母。


　　2.設備功能調試

　　1)調試前準備：根據接線圖檢查電路接線,檢查電源接線及整個設備的其它接線正確.確認無誤后方可上電調試;

　　設備的保護地一定要可靠接地，否則不允許使用。

　　2)硬件配置：雙向翼閘為雙電眼;
